Android NDK学习入门教程

1,232 6
Android NDK
  1. 系统环境
  2. 简介
  3. 功能介绍
  4. 运行结果

高效的Android NDK开发：

为了开发的APK更加安全，防止其反编译；为了利用更高效的C/C++库，提高运行速度；为了更好的移植你的APP，应用在多平台上，请跟我一起使用Android NDK吧！

  Android的NDK开发入门指南.首先说为什么写Android项目要用到NDK开发，这里简单介绍一下其中优点：使用Android NDK主要就是为了提升应用的性能,对于那些对性能要求比较高的app 而言可以使用Android NDK,同时NDK绕过了Android的虚拟机的限制,可以使用一些更加底层的方法或是权限,但是使用Android NDK无论设计的多好,都会增加app的复杂性。

  但是这里我们只是单纯的说一下怎么通过Android进行NDK编程，而不去探讨更深层次的内容，创建一个Android NDK项目一般遵循一下步骤：

系统环境

  • Version : 1.0
  • Development platform : Android Studio 1.4 preview2
  • Gradle Version : 2.5
  • Gradle Plugin Version : 1.3.1

简介

1.创建一个空项目;
2.在配置NDK路径;
3.在入口Activity中定义一个native方法;
4.利用javah生成c的头文件;
5.在jni目录下新建一个c文件;
6.引用so文件（没看到so文件）;
7.加载so文件;
8.配置布局文件和入口文件。

功能介绍

创建一个空的project；
在local.properties中配置NDK路径：

1
2
ndk.dir=D\:\\ComSoftwares\\android-ndk
sdk.dir=D\:\\ComSoftwares\\android-sdk

在入口Activity中定义一个native方法:

1
public native String getStringFromNative();

利用javah生成c文件：
  根据项目路径和编译环境写出下面功能命令行，

1
javah -d jni -classpath D:\ComSoftwares\android-sdk\platforms\android-22\android.jar;..\..\build\intermediates\classes\debug com.ndktest.MainActivity

  在Android Studio中的Terminal控制台中先用cd ../../返回到前两级文件夹，粘贴上面的长串代码，回车执行。会在jni中生成相应的头文件:com_ndktest_MainActivity.h.
  打开com_ndktest_MainActivity.h可以看到：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
/* DO NOT EDIT THIS FILE - it is machine generated */
#include <jni.h>
/* Header for class com_ndktest_MainActivity */
#ifndef _Included_com_ndktest_MainActivity
#define _Included_com_ndktest_MainActivity
#ifdef __cplusplus
extern "C" {
#endif
#undef com_ndktest_MainActivity_BIND_ABOVE_CLIENT
#define com_ndktest_MainActivity_BIND_ABOVE_CLIENT 8L
#undef com_ndktest_MainActivity_BIND_ADJUST_WITH_ACTIVITY
#define com_ndktest_MainActivity_BIND_ADJUST_WITH_ACTIVITY 128L
#undef com_ndktest_MainActivity_BIND_ALLOW_OOM_MANAGEMENT
#define com_ndktest_MainActivity_BIND_ALLOW_OOM_MANAGEMENT 16L
#undef com_ndktest_MainActivity_BIND_AUTO_CREATE
#define com_ndktest_MainActivity_BIND_AUTO_CREATE 1L
#undef com_ndktest_MainActivity_BIND_DEBUG_UNBIND
#define com_ndktest_MainActivity_BIND_DEBUG_UNBIND 2L
#undef com_ndktest_MainActivity_BIND_IMPORTANT
#define com_ndktest_MainActivity_BIND_IMPORTANT 64L
#undef com_ndktest_MainActivity_BIND_NOT_FOREGROUND
#define com_ndktest_MainActivity_BIND_NOT_FOREGROUND 4L
#undef com_ndktest_MainActivity_BIND_WAIVE_PRIORITY
#define com_ndktest_MainActivity_BIND_WAIVE_PRIORITY 32L
#undef com_ndktest_MainActivity_CONTEXT_IGNORE_SECURITY
#define com_ndktest_MainActivity_CONTEXT_IGNORE_SECURITY 2L
#undef com_ndktest_MainActivity_CONTEXT_INCLUDE_CODE
#define com_ndktest_MainActivity_CONTEXT_INCLUDE_CODE 1L
#undef com_ndktest_MainActivity_CONTEXT_RESTRICTED
#define com_ndktest_MainActivity_CONTEXT_RESTRICTED 4L
#undef com_ndktest_MainActivity_MODE_APPEND
#define com_ndktest_MainActivity_MODE_APPEND 32768L
#undef com_ndktest_MainActivity_MODE_ENABLE_WRITE_AHEAD_LOGGING
#define com_ndktest_MainActivity_MODE_ENABLE_WRITE_AHEAD_LOGGING 8L
#undef com_ndktest_MainActivity_MODE_MULTI_PROCESS
#define com_ndktest_MainActivity_MODE_MULTI_PROCESS 4L
#undef com_ndktest_MainActivity_MODE_PRIVATE
#define com_ndktest_MainActivity_MODE_PRIVATE 0L
#undef com_ndktest_MainActivity_MODE_WORLD_READABLE
#define com_ndktest_MainActivity_MODE_WORLD_READABLE 1L
#undef com_ndktest_MainActivity_MODE_WORLD_WRITEABLE
#define com_ndktest_MainActivity_MODE_WORLD_WRITEABLE 2L
#undef com_ndktest_MainActivity_DEFAULT_KEYS_DIALER
#define com_ndktest_MainActivity_DEFAULT_KEYS_DIALER 1L
#undef com_ndktest_MainActivity_DEFAULT_KEYS_DISABLE
#define com_ndktest_MainActivity_DEFAULT_KEYS_DISABLE 0L
#undef com_ndktest_MainActivity_DEFAULT_KEYS_SEARCH_GLOBAL
#define com_ndktest_MainActivity_DEFAULT_KEYS_SEARCH_GLOBAL 4L
#undef com_ndktest_MainActivity_DEFAULT_KEYS_SEARCH_LOCAL
#define com_ndktest_MainActivity_DEFAULT_KEYS_SEARCH_LOCAL 3L
#undef com_ndktest_MainActivity_DEFAULT_KEYS_SHORTCUT
#define com_ndktest_MainActivity_DEFAULT_KEYS_SHORTCUT 2L
#undef com_ndktest_MainActivity_RESULT_CANCELED
#define com_ndktest_MainActivity_RESULT_CANCELED 0L
#undef com_ndktest_MainActivity_RESULT_FIRST_USER
#define com_ndktest_MainActivity_RESULT_FIRST_USER 1L
#undef com_ndktest_MainActivity_RESULT_OK
#define com_ndktest_MainActivity_RESULT_OK -1L
/*
 * Class:     com_ndktest_MainActivity
 * Method:    getStringFromNative
 * Signature: ()Ljava/lang/String;
 */
JNIEXPORT jstring JNICALL Java_com_ndktest_MainActivity_getStringFromNative
  (JNIEnv *, jobject);
#ifdef __cplusplus
}
#endif
#endif

在jni中新建一个c文件，将名字命名为：main.c,输入以下内容:

1
2
3
4
5
6
7
8
9
10
11
12
13
//
// Created by Administrator on 2015/8/18.
//
#include "com_ndktest_MainActivity.h"
/*
 * Class:     com_ndktest_MainActivity
 * Method:    getStringFromNative
 * Signature: ()Ljava/lang/String;
 */
JNIEXPORT jstring JNICALL Java_com_ndktest_MainActivity_getStringFromNative
        (JNIEnv * env, jobject obj){
    return (*env)->NewStringUTF(env,"I'm comes from to Native Function!");
}

  如果编译出错，请在jni文件夹中新建一个空的.c文件，比如utils.c。在此我没有碰到错误，所以没有添加空文件

在app目录下的build.gradle中设置库文件名（生成的so文件名–但是我在项目中并未看到有so文件生成）;
  找到defaultConfig项，添加以下内容：

1
2
3
ndk{
    moduleName "MyJni"  //设置库(so)文件名称
}

加载so文件:

1
2
3
static {
    System.loadLibrary("MyJni");
}

配置布局文件和入口文件
  在此贴出布局的完整代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
                xmlns:tools="http://schemas.android.com/tools"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:paddingLeft="@dimen/activity_horizontal_margin"
                android:paddingRight="@dimen/activity_horizontal_margin"
                android:paddingTop="@dimen/activity_vertical_margin"
                android:paddingBottom="@dimen/activity_vertical_margin"
                tools:context=".MainActivity" >
    <TextView
        android:text="@string/hello_world"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/myJni" />
</RelativeLayout>

MainActivity的完整代码:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
package com.ndktest;
import android.app.Activity;
import android.os.Bundle;
import android.view.Menu;
import android.view.MenuItem;
import android.widget.TextView;
public class MainActivity extends Activity {
    private TextView tv=null;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        tv=(TextView)findViewById(R.id.myJni);
        tv.setText(getStringFromNative());
    }
    @Override
    public boolean onCreateOptionsMenu(Menu menu) {
        // Inflate the menu; this adds items to the action bar if it is present.
        getMenuInflater().inflate(R.menu.menu_main, menu);
        return true;
    }
    @Override
    public boolean onOptionsItemSelected(MenuItem item) {
        // Handle action bar item clicks here. The action bar will
        // automatically handle clicks on the Home/Up button, so long
        // as you specify a parent activity in AndroidManifest.xml.
        int id = item.getItemId();
        //noinspection SimplifiableIfStatement
        if (id == R.id.action_settings) {
            return true;
        }
        return super.onOptionsItemSelected(item);
    }
    public native String getStringFromNative();
    static {
        System.loadLibrary("MyJni");
    }
}

运行结果

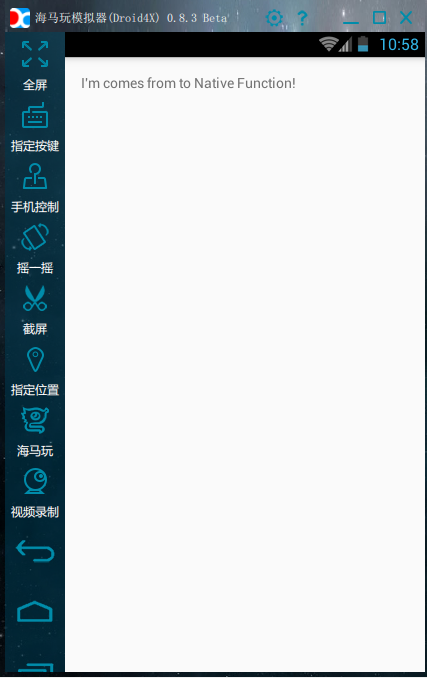

  编译运行可以看到从native方法传过来的值：

ndk
